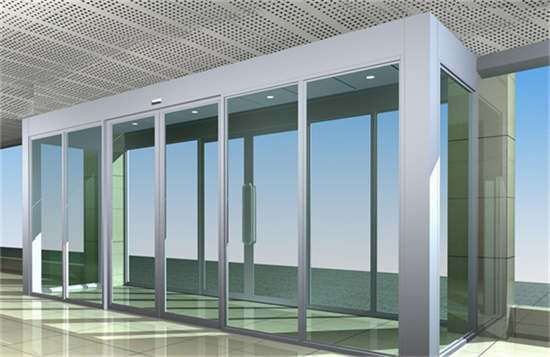

玻璃推拉自動門在斷電的情況下還能繼續使用嗎

隨著技術的發展和人們生活水平的提高，現在玻璃推拉自動門由于安全，操作使用方便，正在逐步取代傳統的手動卷簾門，使用在越來越多的場合。由于玻璃推拉自動門在我國還處于一個起步不久的階段，雖然有一些帶遙控的玻璃推拉自動門，如可遙控的折疊式玻璃推拉自動門、無軌防滑遙控玻璃推拉自動門、觸摸式防盜遙控玻璃推拉自動門，上述玻璃推拉自動門雖然帶有遙控，但是沒有將后備電源和遙控結合起來，當發生停電時，需要手動啟閉，存在相當?shù)娜毕荨?/p>

本實用新型所采用的技術方案是:帶遙控的玻璃推拉自動門后備電源，具有玻璃推拉自動門固有的主板電路，它輸出220v交流電壓和12v直流電壓，其特征在于該后備電源還設有遙控板電路，包括工作電源控制、mcu控制、rf接收模組、電機電源切換電路(2-4)，工作電源控制(2-1)得到12v直流電壓并向mcu控制提供5v的直流電壓，同時工作電源控制又受到mcu的控制;rf接收模組向mcu控制提供相應的控制信號;電機電源切換電路接收220v的交流輸入并向電機提供220v的交流輸出。

所述工作電源控制包括電容c3、開關三極管q41、q5，穩壓塊u3，電阻r14、r20, r21，它的輸入是直流12v電源，經過由r20、r21組成的分壓電路，開關管q4、q5，通過穩壓塊u3輸出5v直流電壓，使mcu工作。

所述mcu控制和rf接收模組包括mcu和rf接收模組，其中腳1、腳2分別接電機電源切換電路中開關三極管q1、q2的基極，腳3接5v電源，腳4,5為空腳，腳6通過二極管d4、d6接工作電源控制中q5的基極，腳7, 8, 9為空腳，腳10, 11, 12, 13連rf接收模組的5,4,3,2口，腳13, 14接5v電源，腳15, 16接晶振，腳17為空腳，腳18連u1的1 口。

所述電機電源切換電路包括接頭j1, j3，繼電器k,, k2，開關三極管q1、q2， 220v的交流電從j:接入，其中火線l直接從j:的i口輸出到j(luò)3的4口，零線n則通過繼電器k1, k2分別接到j(luò)3的2口和1口，繼電器k,, k:的線圈與開關管qi, q:的集電極相連，q1 " q2基極受mcu控制，電機的電源接線分別接到j(luò)3相應的接口。

本實用新型的有益效果是:本后備電源將電機的遙控模組和后備電源很好的結合，使玻璃推拉自動門具有遙控和后備電源的功能，這樣減少了安裝的空間，也簡化方便了安裝，十分實用。并且在停電后也能繼續使用，大大方便了使用。
